Парма ВАФ-Т Вольтамперфазометр
Назначение и область применения
Вольтамперфазометр Парма ВАФ-Т предназначен для измерения действующего значения напряжения и силы переменного тока синусоидальной формы, частоты переменного тока, угла сдвига фаз. Прибор может применяться при проведении точных измерений, испытаниях защит генераторов, трансформаторов, для измерений нагрузки вторичных цепей трансформаторов тока и напряжения, для наладки фазочувствительных схем релейной защиты и др.

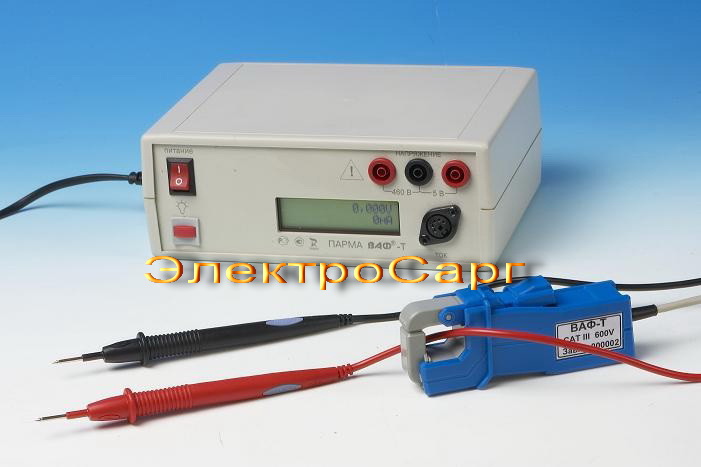

Прибор ВАФ-Т является переносным, электронный измерительный прибор, состоящим из измерительного блока и измерительных клещей. Измерительный блок выполнен в изолированном корпусе из ударопрочной пластмассы.
Прибор обеспечивает измерение напряжения переменного тока двумя пределами 5 и 460 В. Он обеспечивает измерение силы переменного тока с использованием измерительных клещей.
Принцип работы прибора основан на преобразовании сигналов измеряемых величин в частоту или меандр для последующей передачи в микроконтроллер.Измерительный канал содержит два преобразователя напряжение-частота, служащих для непосредственного измерения значений силы тока и напряжения, и два устройства для формирования сигналов для определения сдвига фаз.
Все сформированные сигналы поступают на микроконтроллер, где по программе обработки данных производится их оценка и выбор режима работы на основании установленных приоритетов. Результаты измерений выводятся на дисплей.
Основные технические характеристики вольтамперфазометра ВАФ-Т
| Измеряемый параметр |
Ед.изм. |
Диапазонизмерения |
Пределы допускаемой основной погрешности при измерении |
| относительной |
абсолютной |
| Действующее значение напряжения переменного тока |
В |
от 0 до 5 |
¾ |
±(0,5%+3 мВ) 1) |
| Действующее значение напряжения переменного тока |
В |
от 6 до 460 |
¾ |
±(0,5%+0,2 В) |
| Действующее значение силы переменного тока |
А |
от 0 до 6 |
¾ |
±(0,5%+2 мА) 1) |
| Частота измеряемого напряжения |
Гц |
от 45 до 65 |
±0,1 2) |
¾ |
| Частота измеряемой силы тока |
Гц |
от 45 до 65 |
±0,1 3) |
¾ |
| Угол сдвига фаз между напряжением и током |
градус |
от -180 до 180 |
¾ |
±3,6 4) |
где - Uк (Iк) – конечное значение диапазона измерения напряжения (силы тока),
где - Uи (Iи) – измеренное значение напряжения (силы тока).
1) При частоте измеряемой силы тока от 49 до 51 Гц.
2) При действующем значении напряжения переменного тока не менее 20 мВ на диапазоне 5 В и 6 В на диапазоне 460 В.
3) При действующем значении силы переменного тока не менее 20 мА.
4) При действующем значении силы переменного тока не менее 20 мА и 20 мВ на диапазоне 5 В и 6 В на диапазоне 460 В. |
Пределы допускаемой дополнительной относительной погрешности при измерении действующего значения силы переменного тока при воздействии магнитного поля промышленной частоты напряженностью 30 А/м – ±0,4(Iк /Iи –1) %. Входное сопротивление каналов напряжения на пределе 460 В – не менее 750 Мом, на пределе 5 В – не менее 20 Мом.
Время установления рабочего режима не более 6 с.
Питание:
- от сети переменного тока частотой от 45 до 52 Гц, напряжением (220±44) В
- от встраиваемых источников питания постоянного тока напряжением, 6 В (4 гальванических элемента по ГОСТ Р МЭК 86-1 типа R14P по 1,5 В каждый).
Потребляемая мощность: от сети переменного тока – не более 3 В А; от встроенного источника постоянного тока – не более 0,5 Вт.
Масса прибора (в сумке) – не более 2,0 кг.
Габаритные размеры прибора (в сумке) – не более 320х100х180 мм,
Условия эксплуатации:
- температура окружающего воздуха от минус 20 до плюс 55 °С;относительная влажность воздуха 90 % при 30 °С;
- атмосферное давление от 84 до 106,7 кПа.
Среднее время восстановления работоспособного состояния после установления неисправности – 1 час.
Средняя наработка на отказ – не менее 6000 час.
Средний срок службы – не менее 10 лет.
Комплект поставки Парма ВАФ-Т:
| № |
Наименование |
Количество |
| 1. |
Гальванический элемент питания типа R14Р |
4 шт |
| 2. |
Измерительные клещи |
1 шт |
| 3. |
Измерительный блок |
1 шт |
| 4. |
Набор измерительных щупов (универсальный) |
1 комплект |
| 5. |
Руководство по эксплуатации |
1 экз. |
| 6. |
Сетевой шнур питания |
1 шт |
| 7. |
Сумка |
1 шт |
| 8. |
Формуляр |
1 экз. |
|
|
