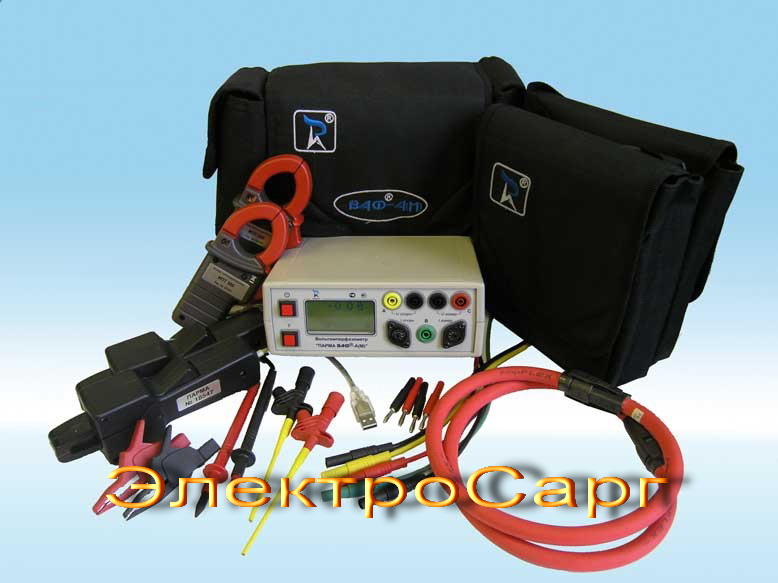

ВАФ-А(М) Вольтамперфазометр
Назначение и область применения
ВАФ-А(М) предназначен для измерения напряжения постоянного тока и параметров сигналов синусоидальной формы:
- действующего значения напряжения и силы переменного тока;
- частоты переменного тока и напряжения;
- угла сдвига фаз между напряжением и током;
- угла сдвига фаз между напряжением и напряжением;
- угла сдвига фаз между током и напряжением, если прибор укомплектован опорным ИПТ;
- угла сдвига фаз между током и током, если прибор укомплектован опорным ИПТ;
- косинуса угла (cos(j));
- активной, реактивной и полной мощности, а также для определения последовательности чередования фаз в трехфазных системах с номинальным междуфазным напряжением в диапазоне от 100 до 380 В, как со средней точкой, так и без нее.
ВАФ-А(М) может применяться при комплексных испытаниях защит генераторов, трансформаторов, линий, в цепях трансформаторов тока и напряжения, наладке фазочувствительных схем релейной защиты и др.
Основные технические характеристики вольтамперфазометра ВАФ-А(М)
| Напряжение постоянного тока, В | от 0,3 до 460 |
| Действующее значение напряжения переменного тока, В | от 2 до 460 |
| Частота измеряемого напряжения, Гц | от 45 до 55 |
| Частота измеряемой силы тока, Гц | от 45 до 55 |
|
