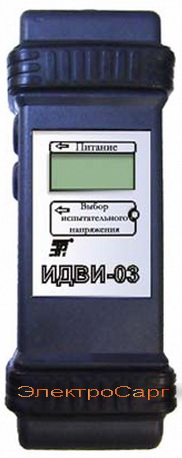

ИДВИ-03 - это портативный прибор, предназначенный для контроля междувитковой изоляции и цепей катушек электрических машин, изоляции обмоток относительно корпуса машины и между обмотками.
ИДВИ-03 обеспечивает обнаружение:
- пазов и катушек с короткозамкнутыми (КЗ) витками;
- пазов и катушек с обрывом проводников в якорях коллекторных машин:
- неудовлетворительного состояния изоляции обмоток относительно корпуса машины и обмотками.
ИДВИ-03 позволяет выявить дефекты распределеннной обмотки статора или ротора разобранной машины напряжением до 1000 В.
Принцип работы индикатора ИДВИ-03 :
- при проверке состояния междувитковой изоляции и цепей катушек индуктируется импульсная ЭДС в проверяемой катушке. В случае наличия в последней КЗ витков происходит регистрация импульса магнитного поля от тока короткого замыкания, протекающего по ним;
- при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговыми значениями.
Технические характеристики ИДВИ-03 :
1) контролируемые параметры:
- при проверке междувитковой изоляции и цепей катушек - ток в проверяемой катушке;
- при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками - сопротивление изоляции (Rи);
2) максимальная ширина шлица (открытия) проверяемого паза - 12 мм;
3) минимальная длина пакета жестей проверяемой машины - 45 мм;
4) амплитуда импульсной ЭДС, индуктируемой в катушке при проверке ее междувитковой изоляции или цепи - 1,2,4,8,16 В/виток;
6) выходное постоянное напряжение при проверке изоляции обмоток относительно корпуса машины и между обмотками - 1000 В;
7) индикация - алфавитно-цифровая и звуковая
8) питание - автономное или от внешнего блока питания;
9) напряжение питания - 5 (-1,0 + 0,6) В;
10) потребляемая мощность -не более 4 Вт;
11) габаритные размеры - 205ґ80ґ50 мм;
12) масса - не более 0,5 кг.
Гарантийный срок эксплуатации ИДВИ-03 изделий - 24 месяца со дня продажи.
|
