Измеритель расстояния, прибор "Даль-2"

Цена с НДС: 19330,00 руб.

Производитель: Россия "Электробезопасность-Вятка"

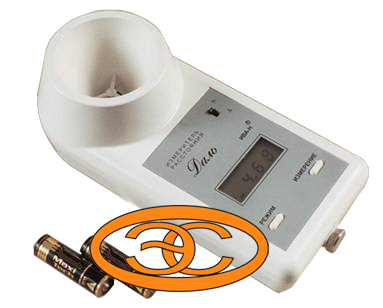

Измеритель расстояния "Даль-2"

Малогабаритный ультразвуковой цифровой прибор "Даль-2" сконструирован на базе используемого в энергетике ультразвукового измерителя расстояний от земли до проводов воздушной ЛЭП "Даль". Прибор "Даль-2", при сохранении всех функциональных возможностей базового измерителя, в том числе, по оригинальной методике, позволяет с высокой точностью определять высоту контактного провода относительно плоскости головок рельсов и боковое смещение его относительно геометрической оси железнодорожного пути.

Измерения прибором "Даль-2" проводятся без приближения к контактному проводу и без снятия напряжения.

Измеритель расстояния "Даль-2" имеет следующие характеристики:
Диапазон измерения - 3,5 - 12 м
Погрешность измерений высоты, не более - 2%
Погрешность измерений бокового смещения (от высоты подвеса), не более - 1%
Габаритные размеры корпуса - 200х90х70 мм
Масса (с элементами питания, без футляра), не более -0,4 кг
Питание прибора - автономное, от четырех элементов R6-AA-UM3 (А 316) - 6 В
Температурный диапазон - от -10 до +40 оС

Для измерения высоты h контактного провода прибор "Даль-2" следует положить на головку рельса. Чтобы определить боковое смещение (Δ) контактного провода, необходимо провести два измерения расстояния до контактного провода в точках, расположенных по одной линии на параллельно пролегающих рельсах. После этого прибор автоматически осуществляет расчёты и выводит значение бокового смещения контактного провода на цифровой дисплей.

Измеритель расстояния "Даль-2" позволяет с высокой точностью определять параметры статического расположения контактного провода не только у опоры, но и в любых точках железнодорожного пути.

В приборе "Даль-2" предусмотрены индикация температуры окружающего воздуха, напряжения источника питания, возможность повторного просмотра результатов измерений, автоматическое отключение.

Измеритель расстояния "Даль-2" прост и удобен в эксплуатации, не требует настройки и позволяет за небольшой период времени обследовать значительные по протяженности участки железнодорожного пути.

Прибор "Даль-2" прошёл успешные испытания на Октябрьской и Горьковской железных дорогах.

Использование прибора “Даль-2” на предприятиях МПС России подтвердило его высокие технические и эксплуатационные характеристики.

Область применения

1. Применение прибора "Даль-2" возможно в железнодорожном и городском транспорте, энергетике, связи, а также в других отраслях промышленности.
2. Прибор "Даль-2" позволяет производить измерения расстояний (вертикальный габарит) до трех проводов воздушных линий электропередачи, подвесных кабельных линий, линий связи.
3. Зная особенности прибора, с его помощью можно определять высоту пролетов мостов, путепроводов, и других переходов через магистрали.

Особенности применения на контактной железнодорожной сети

1. Для измерения высоты контактного провода прибор "Даль-2" следует положить на головку рельса.
2. Чтобы определить боковое смещение контактного провода, необходимо провести два измерения расстояния до контактного провода в точках, расположенных по одной линии на параллельно пролегающих рельсах. После этого прибор автоматически осуществляет расчёты и выводит значение бокового смещения контактного провода на цифровой дисплей.
3. Прибор "Даль-2" позволяет с высокой точностью определять параметры статического расположения контактного провода не только у опоры, но и в любых точках железнодорожного пути.
4. Измеритель расстояния следует расположить под проводами так, чтобы посторонние предметы (здания, деревья) и сам измеряющий не попали в сектор излучения.
5. Во время измерения прибор «Даль-2» излучает ультразвуковые волны (сигнал конусообразной формы), которые распространяются в воздухе и, достигнув провода, отражаются в сторону прибора. По скорости прихода волны определяется расстояние от земли до ее нижнего провода (габарит провода).
6. Скорость распространения ультразвуковых волн зависит от температуры окружающего воздуха. Для устранения зависимости показаний от температуры в приборе предусмотрена температурная коррекция результатов измерения.
7. В условиях сильной влажности (туман, после дождя и т.п.) максимально измеряемое прибором расстояние может уменьшиться. Это не является неисправностью и обусловлено особенностью распространения ультразвуковых волн в воздушной среде.
8. В приборе "Даль-2" предусмотрено запоминание результатов измерений и возможен их поочередный многократный просмотр. Также осуществляется справочная индикация температуры окружающего воздуха и напряжения внутреннего источника питания.
9. Отключение прибора - автоматическое.

Характеристики:

Разработка и сертификация

Разработан и изготавливается Научно-производственным центром "Электробезопасность", г. Киров.

Прибор "Даль-2" сертифицирован в системе ГОСТ Р (Сертификат соответствия № РОСС RU.АИ50.Н13851 от 05.11.2008 г.).

Гарантийный срок эксплуатации измерителя расстояния "Даль-2" - 2 года со дня отгрузки с предприятия-изготовителя.
