Комплект измерительный К540 ( К 540 )

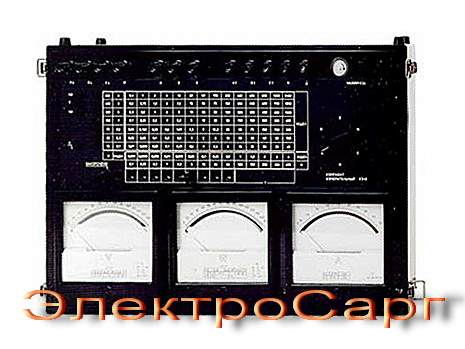

Комплект измерительный К540
Комплект К540 ( К 540 ) предназначен для измерений тока, напряжения и мощности в однофазных и трехфазных трехпроводных и четырехпроводных сетях переменного тока при равномерной и неравномерной нагрузке фаз.
При измерении в трехфазных и четырёхфазных сетях комплект обеспечивает поочерёдно измерение напряжения, тока и мощности в каждой фазе.
Суммарная мощность в трехфазной сети определяется путём измеренных мощностей в каждой фазе.
Встроенный фазоуказатель выполнен в виде асинхронного двигателя с коротко замкнутым ротором. Последовательность фаз определяется по направлению вращения диска фазоуказателя.
Технические данные К540 ( К 540 )
|
ПАРАМЕТРЫ К540
|
ЗНАЧЕНИЯ
|
|
Номинальный ток, измеряемая мощность
|
|
Номинальный ток, А
|
Измеряемая мощность, кВт, при номинальном напряжении, В
|
|
30
|
75
|
150
|
300
|
450
|
600
|
|
0,5
|
0,015
|
0,0375
|
0,075
|
0,15
|
0,225
|
0,3
|
|
1
|
0,03
|
0,075
|
0,15
|
0,30
|
0,45
|
0,6
|
|
2,5
|
0,075
|
0,1875
|
0,375
|
0,75
|
1,125
|
1,5
|
|
5
|
0,15
|
0,3750
|
0,75
|
1,5
|
2,25
|
3
|
|
10
|
0,3
|
0,75
|
1,5
|
3
|
4,5
|
6
|
|
15
|
0,45
|
1,125
|
2,25
|
4,5
|
6,75
|
9
|
|
30
|
1,5
|
3,75
|
7,5
|
15
|
22,5
|
30
|
|
100
|
3
|
7,5
|
15
|
30
|
45
|
60
|
|
150
|
4,5
|
11,25
|
22,5
|
45
|
67,5
|
90
|
|
200
|
6
|
15
|
30
|
60
|
90
|
120
|
|
300
|
9
|
22,5
|
45
|
90
|
135
|
180
|
|
600
|
18
|
45
|
90
|
180
|
270
|
360
|
|
Примечание. В диапазоне измерений от 0,5 до 10 А комплекты работают без трансформаторов тока, в диапазоне от 15 до 600 А – с трансформатором тока типа УТТ-5М.
|
|
Общие
|
|
Класс точности
|
0,5
|
|
Номинальный коэффициент мощности для ваттметра
|
1
|
|
Номинальный ток параллельных цепей комплекта между зажимом нулевого провода и зажимом любой фазы ( при условии что фазоуказатель не включен )составляет, мА
|
10,5
|
|
Нормальная область частот комплекта, Гц
|
40… 65
|
|
Рабочая область частот на пределе 75В, Гц
|
65… 400
|
|
Рабочая область частот на пределе 150, 300, 450, 600 В, Гц
|
65…500
|
|
Рабочая область частот на пределе 150, 300, 450, 600 В, Гц
|
65…500
|
|
Время установления показаний приборов комплекта не превышает, с
|
4
|
|
Условия эксплуатации
|
- температура окружающего воздуха от 10 до 35 °С;
- относительная влажность до 80% при температуре 30 °С.
|
|
Габаритные размеры
|
505х330х190 мм
|
|
Масса прибора
|
15 кг
|
|
